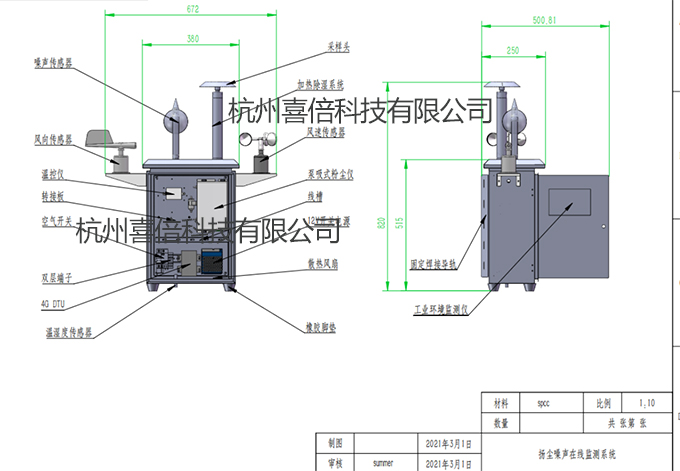

扬尘微型空气站监测系统

扬尘噪声微型空气站在线监测系统是我公司推出的一款用于提供室外空气污染物实时、准确检测经济型产品。其成本比基于分析仪构建的传统型参考站低3~5倍。与市面上便宜的备选产品相比,设备可以给网格化平台提供强大的数础,而且能根据现场进行校,确保其具有最佳的可追溯性。

用户可根据自身需求对扬尘噪声在线监测系统,所测量的参数自定义。可选项包括:标准污染物臭氧(O3)、二氧化氮(NO2)、一氧化碳(CO)、二氧化硫(SO2)、颗粒物(PM2.5、PM10);以及噪声、温度、湿度、风速、风向、气压等气象参数


产品介绍

    产品采用光散射原理,扬尘微型空气站及粉尘颗粒物激光传感器工作原理

    激光光源产生光后,经过Lens(透镜)形成聚焦光束;

    采样空气垂直进入,与透镜激光束形成光敏区感应部分;

    当空气中粉尘颗粒物随气流进入光敏区时形成散射光线;

    散射光线被凹面全反光镜汇聚,散射成与粒子成一定比例的光通量;

    再经过光电管转换器进行光电转换、放大及处理后得到被采集粒子浓度当量,从而形成信号输出。

    穿过光敏区感应区域的聚焦激光束会被光源正对面一侧的消光陷阱吸收消除。

    由采样空气及进入的粉尘颗粒物,从指定通道排出。

    1.2气体采集

    根据空气的扩散,利用电化学原理对空气中存在的CO、SO2、NO2、O3气体进行探测。

    1.3气路设计

    粉尘颗粒物激光传感器采用鞘气保护方式,与采样气泵之间串连前端过滤器。气路在采样泵的出气端分为二路,一路串连后端过滤器后通入粉尘颗粒物激光传感器腔体内,通过后端过滤器后的洁净气流为







    配置参数

    监测方法

    激光散射法

    颗粒物参数

    PM1.0、PM2.5 、PM10、TSP

    浓度范围

    0-30(mg/m³)

    监测精度

    0.1(μg/m³)

    流量

    1.3L/min ±5%

    检测周期

    默认60s(6-999s可调)

    温度

    -50-100℃;±0.3℃

    湿度

    0-100%RH;精度:±3%

    气体参数

    CO、SO2NO2O3

    CO

    0-12.5ppm;精度:±5%F.S.

    SO2NO2O3

    0-2ppm±5%F.S.

    风速

    0-30m/s;±1m/s.

    风向

    0-360°

    噪音

    30-130dB(A);±3dB

    电源

    DC12V/AC220V

    通讯

    GPRS

    整机功率

    28W

    整机重量

    11Kg

    使用环境

    -40℃—55℃/0—99%RH

    室外防水等级

    IP53
